Issu d'un manuel militaire bulgare.

Description du fusil-mitrailleur « Madsen »
Il s’agit d’une arme destinée au combat rapproché.
Lors d’une attaque, il renforce le feu des unités en mouvement en prenant sous son feu les groupes ennemis qui gênent le plus leur progression.
En défense, il tire sur l’adversaire qui avance, au moyen de feux frontaux et de flanquement.
Le fusil-mitrailleur « Madsen » possède les caractéristiques suivantes :
calibre : 8 mm ;
vitesse initiale : 595 m/s ;
poids sans chargeur : 11,100 kg ;
chargeur de 30 cartouches ;
cadence de tir, avec remplacement du canon : 120 coups par minute.


Principaux éléments
a) le corps de l’arme ;
b) le bipied et l’appui arrière ;
c) les accessoires.

Corps du fusil-mitrailleur
Le corps se compose de quinze parties :
le canon ;
le cadre ou boîtier ;
le mécanisme de culasse ;
le mécanisme d’éjection ;
le poussoir des cartouches ;
le couvre-canon ;
la hausse ;
les glissières, antérieure avec couvercle et postérieure ;
le dispositif d’alimentation des cartouches ;
le verrou ou dispositif de retenue du chargeur ;
le mécanisme de détente ;
le mécanisme de percussion ;
le mécanisme récupérateur avec axe principal et poignée ;
le dispositif de sûreté ;
la crosse.

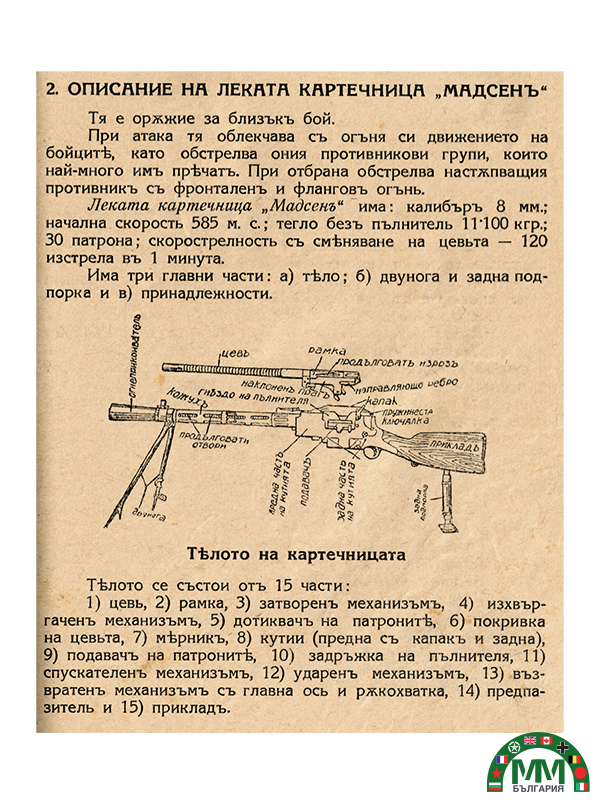

Le dessin central est intitulé :
« Corps du fusil-mitrailleur »
Il présente notamment le canon, le guidon, la hausse, le chargeur, le boîtier, le mécanisme de détente, la poignée et la crosse.
